Quyosh inverteri qanday ishlaydi?

Quyosh inverteri aslida fotovoltaik (PV) tizimda qanday ishlaydi? U qanday rol o'ynaydi? Nega quyosh panellari ishlab chiqaradigan elektr energiyasini to'g'ridan-to'g'ri uylarda ishlatish yoki ularsiz elektr tarmog'iga etkazib berish mumkin emas? Ushbu maqola quyosh invertorlarining ishlash printsipi, to'liq ishlash jarayoni, ichki tuzilishi, tizim turlari va sanoat tendentsiyalarini-ochib beradi, shu bilan birga PV sektoridagi yuqori{1}}chastota bilim nuqtalarini ham qamrab oladi.



Fotovoltaik energiya ishlab chiqarish printsipi

1. Fotovoltaik effekt nima?

Inverter qanday ishlashini tushunish uchun, avvalo, quyosh energiyasini ishlab chiqarishning asosiy printsipiga-fotovoltaik effektga qarashimiz kerak.



Quyosh panellari asosan kremniy asosidagi yarimo'tkazgichli materiallardan iborat bo'lib, ular ikki qatlamdan iborat: P-tipli kremniy va N{2}}tipli kremniy. Quyosh nuri tutashish qatlamiga tushganda, yuqori energiyali fotonlar yarimo'tkazgich ichidagi elektronlarni qo'zg'atib, elektron teshik juftlarini hosil qiladi. Ichki elektr maydonining ta'siri ostida bu elektronlar va teshiklar qarama-qarshi yo'nalishda harakatlanib, panel bo'ylab barqaror elektromotor kuch hosil qiladi. Bu elektr tokining hosil bo'lishiga olib keladi. Bu yorug'lik energiyasini elektr energiyasiga to'g'ridan-to'g'ri aylantirish fotovoltaik effekt deb nomlanadi va u barcha quyosh energiyasi tizimlarining asosini tashkil qiladi.





2. Nima uchun quyosh energiyasi inverter tomonidan qayta ishlanishi kerak?

Fotovoltaik effekt orqali quyosh panellari tomonidan ishlab chiqarilgan elektr energiyasi ikkita asosiy xususiyatga ega:

Elektr turi: to'g'ridan-to'g'ri oqim (DC), to'g'ridan-to'g'ri oqim yo'nalishi va quyosh nuri intensivligi bilan o'zgaruvchan kuchlanish bilan

Foydalanish cheklovi: maishiy texnika, sanoat uskunalari va milliy elektr tarmoqlari o'zgaruvchan tokda (AC) ishlaydi.



DC quvvati kuchlanishni tartibga solishdagi qiyinchilik, yuqori uzatish yo'qotishlari va ko'pchilik elektr yuklari bilan yomon moslashuv kabi o'ziga xos cheklovlarga ega. Natijada, uni to'g'ridan-to'g'ri uy-ro'zg'or asboblari ishlatib bo'lmaydi yoki tarmoqqa berilmaydi. Quyosh inverteri doimiy tokni AC ga aylantirish orqali ushbu muammoni hal qilish uchun maxsus ishlab chiqilgan va uni har qanday fotovoltaik energiya tizimining muhim tarkibiy qismiga aylantiradi.



3. To'liq PV tizimining komponentlari

Standart fotovoltaik energiya ishlab chiqarish tizimi asosan uchta asosiy komponentdan iborat: Quyosh panellari (modullar) / Kontroller / Inverter. Energiyani saqlashning mavjudligiga qarab, PV tizimlarini ikkita asosiy turga bo'lish mumkin:Tarmoqqa-bog'langan PV tizimi: Batareya xotirasi yo'q. Elektr energiyasi inverter tomonidan o'zgartiriladi va to'g'ridan-to'g'ri umumiy tarmoqqa beriladi. Bu tijorat, sanoat va yirik-elektrostansiyalar uchun asosiy yechimdir.Ochiq{0}}grid PV tizimi: keyinroq foydalanish uchun ortiqcha energiyani saqlash uchun batareyalar bilan jihozlangan. Ushbu tur asosan tarmoqqa kirish imkoni bo'lmagan chekka hududlarda qo'llaniladi.





Quyosh inverteri nima?

Quyosh inverteri, shuningdek, fotovoltaik (PV) invertor sifatida ham tanilgan, quyosh paneli massivida hosil bo'ladigan o'zgaruvchan to'g'ridan-to'g'ri tokni (DC) tarmoq-chastota o'zgaruvchan tokiga (AC) o'zgartiruvchi quvvat elektron qurilmasi. U ko'pincha fotovoltaik tizimning "yuragi va miyasi" deb ataladi.



1. Uch asosiy funksiya

Quvvatni konvertatsiya qilish (asosiy funktsiya): quyosh panellaridan beqaror shahar elektr energiyasini standart 220V / 380V sinusoidal ACga aylantiradi, bu uni maishiy texnika va tarmoq talablariga mos keladi.

• Quvvatni optimallashtirish (samaradorlik funktsiyasi): MPPT (Maksimum quvvat nuqtasini kuzatish) texnologiyasi bilan jihozlangan bo'lib, u quyosh nuri va haroratdagi o'zgarishlarni doimiy ravishda kuzatib boradi va energiya ishlab chiqarishni maksimal darajada oshirish uchun quyosh panellarining optimal quvvat chiqishida ishlashini ta'minlaydi.
• Tizim himoyasi (xavfsizlik funktsiyasi): teskari qutblanishdan himoya qilish, AC qisqa tutashuvidan himoya qilish, ortiqcha yukdan himoya qilish, haddan tashqari{0}}haroratdan himoya qilish va-orollanishdan himoya qilish, uskunaning shikastlanishi va tarmoq xavfsizligi xavfini oldini olish kabi bir nechta himoya mexanizmlarini birlashtiradi.



2. Kengaytirilgan aqlli funksiyalar

Zamonaviy aqlli inverterlar shuningdek, ma'lumotlar monitoringi, masofadan turib foydalanish va texnik xizmat ko'rsatish, tarmoq dispetcherligi va energiya saqlash tizimlari bilan integratsiyani qo'llab-quvvatlaydi. Ular energiya ishlab chiqarishni kuzatishi, tizim holatini real vaqtda kuzatishi, aqlli PV va quyosh-plyus{2}}xotira ilovalarini qo‘llab-quvvatlashi mumkin.





Quyosh inverteri qanday ishlaydi?

O'zining asosiy qismida inverter quyidagi jarayon orqali ishlaydi: doimiy oqim → kuchlanishni tartibga solish → inversiyani almashtirish → filtrlash → AC chiqishi. Bu butun jarayon murakkab mexanik tuzilmalarga tayanmasdan, ichki quvvat elektron komponentlari va boshqaruv sxemalarini muvofiqlashtirilgan nazorat qilish orqali yakunlanadi.



1. Birinchi qadam: DC yig'ish va kiritish

Quyosh panellari PV simlarini hosil qilish uchun ketma-ket ulanadi. Bir nechta satrlar DC birlashtiruvchi quti orqali birlashtiriladi va yig'ilgan oqim inverterning doimiy kirish terminaliga beriladi. Ushbu bosqichda kirish quvvati past-voltaj, yuqori o'zgaruvchan to'g'ridan-to'g'ri tok bo'lib, kuchlanish darajasi ob-havo sharoiti, kecha-kunduz tsikllari va soyalar tufayli sezilarli darajada o'zgarib turadi.



2. Ikkinchi qadam: MPPT (Maksimal quvvat nuqtasini kuzatish)

Bu energiya ishlab chiqarishni maksimal darajada oshirishning asosiy bosqichidir. İnverterning boshqaruv tizimi PV tomonidan kuchlanish va oqimni doimiy ravishda kuzatib boradi va ilg'or algoritmlar yordamida ish parametrlarini dinamik ravishda sozlaydi. Shunday qilib, u joriy sharoitda maksimal quvvat nuqtasiga qulflanadi va soyalar, harorat o'zgarishi va o'zgaruvchan quyosh nuri intensivligidan kelib chiqadigan energiya yo'qotishlarini minimallashtiradi.



3. Uchinchi qadam: Yadro inversiyasi (DC dan ACga aylantirish)

Inversiya jarayonining yadrosi inverter pallasida, odatda to'liq-ko'prik topologiyasida yotadi. Asosiy komponentlar IGBT va MOSFET kabi yarim o'tkazgichli quvvat kalitlarini o'z ichiga oladi. Tekshirish sxemasi ushbu kalitlarni muvofiqlashtirilgan ketma-ketlikda yuqori tezlikda yoqish va o'chirish uchun aniq boshqaradi, oqim oqimining yo'nalishini samarali o'zgartiradi. Natijada, dastlabki-bir yo'l DC tezlik bilan davriy o'zgaruvchan tokga o'tadi va "xom AC to'lqin shaklini" hosil qiladi.



4. To'rtinchi qadam: Filtrlash, kuchlanishni oshirish va to'lqin shaklini shakllantirish

Inversiya natijasida hosil bo'lgan dastlabki AC to'lqin shakli sezilarli harmoniklarni o'z ichiga oladi va to'g'ridan-to'g'ri foydalanish uchun mos emas. Inverter ichida filtrlar, induktorlar (reaktorlar) va transformatorlar kabi komponentlar shovqinni olib tashlash, signalni barqarorlashtirish va kuchlanishni standart tarmoq darajasiga ko'tarish orqali to'lqin shaklini yaxshilaydi. Natijada silliq, barqaror sinusoidal AC chiqishi.



5. Beshinchi qadam: Quvvat chiqishi yoki tarmoqqa ulanish

Shartli AC quvvati AC taqsimlash shkafi orqali taqsimlanadi. Elektr energiyasining bir qismi ob'ektdagi yuklarni (masalan, fabrikalar yoki maishiy texnika)-ta'minlash uchun sarflanadi, ortiqcha energiya esa umumiy tarmoqqa beriladi. Tarmoqsiz{3}}tizimlarda ortiqcha quvvat batareyalarda saqlanadi va keyin quyosh nuri bo'lmaganda elektr energiyasi bilan ta'minlash uchun zaryadsizlanadi.





Turli xil ilovalar uchun quyosh inverterini qanday tanlash mumkin?

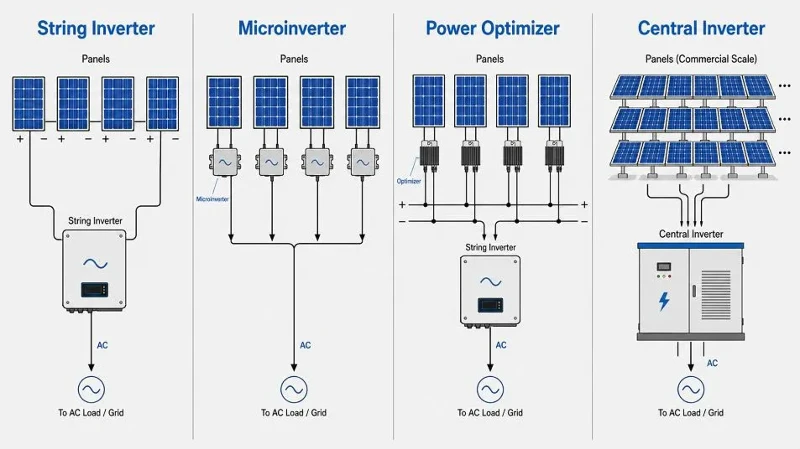

Quvvat diapazoni, dastur stsenariylari va ish rejimlari asosida quyosh invertorlari odatda to'rtta asosiy turga bo'linadi. Tanlov aniq sanoat tamoyillariga amal qiladi:



1. Mikro invertorlar (200W–1500W)

Har bir quyosh paneli oʻzining inverteri bilan bogʻlangan boʻlib, modul darajasida DC{0}}to- AC toʻgʻriga aylantirishni amalga oshiradi. Ular asosan turar-joy tomlarida va kichik taqsimlangan PV tizimlarida qo'llaniladi. Mikro inverterlar soyali sharoitlarda yaxshi ishlaydi, lekin bir birlik uchun yuqori narxga ega.



2. String invertorlar (1,5kVt–250kVt, asosiy oqim 60–175kVt)

Hozirgi vaqtda eng ko'p ishlatiladigan tur, eng yuqori bozor ulushiga ega. Bitta inverter bir nechta PV simlariga ulanadi, bu yuqori MPPT aniqligi va kuchli nosozliklarga chidamliligini ta'minlaydi. Turar-joy, tijorat va kichik{2}}-oʻrta sanoat tomlari uchun mos keladi va katta-yerga oʻrnatilgan-elektr stansiyalarida tobora koʻproq foydalaniladi. Global bozor ulushi 58% dan oshdi.



3. Markazlashtirilgan simli (tarqatilgan) invertorlar (1MVt–10MVt)

Tarmoqli va markaziy invertorlar o'rtasida joylashgan bular murakkab er yoki qisman soyali-yerga o'rnatilgan katta o'simliklar uchun ideal. Ular energiya ishlab chiqarish samaradorligini oson ishlatish va texnik xizmat ko'rsatish bilan muvozanatlashtiradi.



4. Markaziy invertorlar (250kVt–10MVt)

Yuqori kuchlanish darajalari, bir vatt uchun arzon narx va soddalashtirilgan texnik xizmat ko'rsatishga ega yuqori-quvvat markazlashtirilgan konversiya uchun mo'ljallangan. Odatda yirik{2}}quyosh fermalarida, agrivoltaik loyihalarda va suzuvchi PV tizimlarida foydalaniladi. Eng soʻnggi modellar 3,125 MVtgacha boʻlgan ultra{4}}yuqori quvvatlarga erisha oladi va oʻrnatilgan inverter{6}}transformator yechimlarini qoʻllab-quvvatlaydi.



Tanlash boʻyicha koʻrsatmalar: Katta yerga oʻrnatilgan-elektr stansiyalari: Markaziy yoki markazlashtirilgan simli invertorlar. Tijorat va sanoat / turar-joy uchun taqsimlangan PV: String invertorlari. Yuqori-aniqlikdagi turar joy stsenariylari: Mikro inverterlar



Xulosa

Oddiy qilib aytganda, quyosh invertorining ishlash printsipi quyidagicha umumlashtirilishi mumkin:

Quyosh panellari quyosh nurini fotovoltaik effekt orqali o'zgaruvchan doimiy quvvatga aylantiradi. Keyin inverter MPPT orqali chiqishni optimallashtiradi, quvvat elektron kommutatsiyasi yordamida DC-AC konvertatsiyasini amalga oshiradi va filtrlash va kuchlanishni tartibga solish orqali to'lqin shaklini aniqlaydi{1}}yakunida yuklar yoki tarmoq integratsiyasi uchun barqaror o'zgaruvchan tok quvvatini taqdim etadi.
